Android apk反编译基础(apktoos)图文教程
发布时间: 2021-12-18 来源: 网络 编辑: word12345.com 阅读: 1 关键词: 安卓教程

特别久有写过一个广工图书馆主页一个类爬虫的demo(因为没接口,只能扒取静态网页),实现一些图书馆系统的一些功能。但最近发现图书馆系统在html页面上做了手脚,一页html页面中嵌入了几千行的注释,并有了自己的App,应该是为了增加扒取的流量成本来防止别人去扒取网页,不过加注释这手段就不敢恭维了,内网访问速度还行,但外网访问的话体验特别差的。

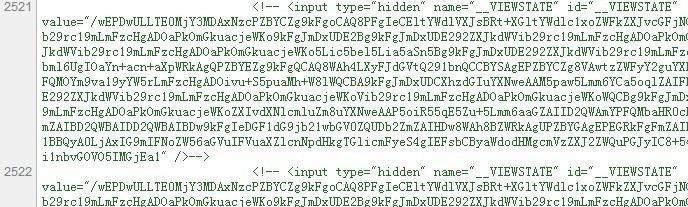

如下图:一堆注释,导致一个网页要2MB

主页上的APP,必然是用了图书馆的后台接口和服务器交互的,从而想试试用反编译的手段来看看APP使用了什么接口。(另外更简单可以通过tcpdump来给Android手机抓包分析其接口,再用Wireshark来分析tcp包,不过你想要知道全部接口的话,可能需要一个个接口去调用,会比较麻烦,采用反编译,可能集中在一个类中找到这些接口)。

首先要准备的工具:(了解更多反编译工具可以去看雪论坛下载或者学习-Link)

APKTool是GOOGLE提供的APK编译工具,需要JAVA运行环境。可以对APK进行反编译,使用它可以将其反编译成非常接近打包前的原始格式。逆向AndroidManifest.xml、资源文件 resources.arsc以及将dex文件反编译成可以调试的smali文件。修改后,可以将其编译回apk文件。APKTool也可以用来汉化Android软件然后重新打包发布。
官方:http://code.google.com/p/android-apktool/

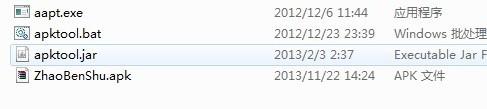

解压缩APKTool,并把要反编译的APK放入目录中

反编译:

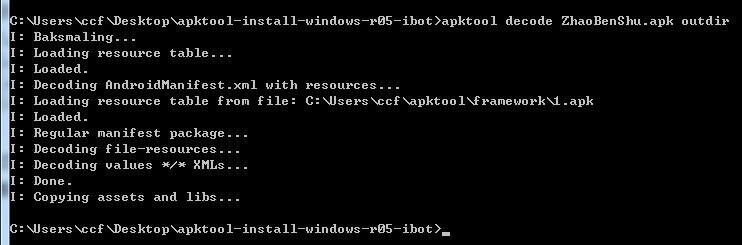

通过CMD进入上面的目录,执行命令: apktool decode ZhaoBenShu.apk outdir

稍等片刻完成反编译,反编译后的文件会在outdir目录下。

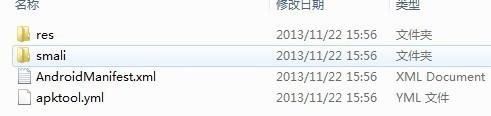

---outdir目录结构

res :资源文件,跟adnroid工程目录下的res基本一样,各种UI图片 XML布局文件 values xml文件(多了一个public.xml,有各个资源的id号(R.java中的id))
smail:这个是重点文件夹,里面都是smail格式文件,是Dalvik虚拟机执行的操作码(Dalvik opcodes),这些操作吗有自己的语法,如果有学过JNI的话, 这些语法还是比较容易看懂和理解的。AndroidManifest.xml:Android工程下的AndroidManifest.xml
apktool.yml:用于重打包。

smail语法:(全部语法请link)

smail中的数据类型签名跟java中的是一样的,如下。

B---byteC---charD---doubleF---floatI---intJ---longS---shortV---voidZ---boolean[XXX---arrayLxxx/yyy---object

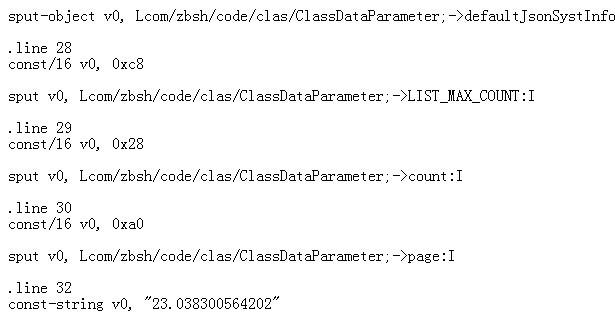

smail代码例子:

初看smail文件,可能会觉得有一些凌乱。不过只要把几种语法弄懂了,就可以特别好地阅读smail文件。
smail比较常用语法 ( 非全部)分为: 赋值,取值,函数调用,if语句,返回值等。

赋值取值:


例子:
iget-object v6, p0, Lcom/zbsh/code/clas/ClassSystem$9;->val$vBarCodes:Ljava/util/ArrayList;

分析:

iget个取值操作,i=instance,是用来instance filed(实例变量),object是类的意思。 v6是本地寄存器,p0在这里是代表this(在非static函数正代表this,在static函数中代表第一个参数)。Lcom/zbsh/code/clas/ClassSystem是表示包路径为 Lcom/zbsh/code/clas下的ClassSystem类,->相当于C/C++的箭头操作符,后面是类中的变量或者方法vBarCodes是ClassSystem中的一个变量,Ljava/util/ArrayList是vBarCodes这个变量的类型 (是java中类的签名)

作用:

把ClassSystem中vBarCodes的值存放在寄存器v6中,vBarCodes的类型必须是对象,且是实例变量非静态变量。
其中object可以是替换成基本数据类型:iget-boolean iget-byte iget-char iget-short等等。

同样的

sget- [type]用来获取static变量。(少了一个p0,因为静态变量是没有this的)

aget-[type]用来获取array类型。

[x]get vx, vy,把寄存器vy中的值赋给vx。

赋值:

同样都有以下几种:
iput-[type]
sput-[type]
aput-[type]

也支持寄存器和寄存器之间的赋值,寄存器和变量之间的赋值。

函数调用

invoke-direct 调用private函数
invoke-super 调用父类函数
invoke-static 调用静态函数
invoke-virtual 用于调用protected或public函数(相当于C++的虚函数,java的重载函数,只有protect和public能够重载)
还有一种比较特殊的:invoke-xxxxx/range:参数多于5个的时候,要加/rang

例子:

invoke-virtual {v4, v1}, Ljava/lang/String;->equals(Ljava/lang/Object;)Z

v4是this,代表 Ljava/lang/String的一个实例,v1是函数的第一个参数,在这里是调用放在V4寄存器中类型为Ljava/lang/String的实例的equal ()方法,并传入参数v1,返回的结果是Z类型,也就是boolean类型。

如果是invoke-static{v4, v1}, 不同遇在于invoke-virtual {v4, v1}的是v4不是this,而是第一个参数。v1是第二个参数,所调用的方法需要两个参数。

返回值:

获取返回值:

move-result vx :把上一个方法返回的值,存在寄存器 vx中。

返回返回值:

return-void 没返回。
return vx 返回寄存器中vx的值 。

if语句:

if-eq vx,vy,target:eq:equal 如果vx==xy 跳转到target目标代码,否则执行顺序执行下一句代码
if-ne vx,vy,target:nq :not equal 如果vx!=xy 跳转到target目标代码,否则执行顺序执行下一句代码
if-eqz vx,target:eqz : equal zero 如果vx==0 跳转到target目标代码,否则执行顺序执行下一句代码
if-nez vx,target:nez :not equal zero 如果vx!=0 跳转到target目标代码,否则执行顺序执行下一句代码

smail,找接口:

以搜索接口为例子:
根据文件命名找到GropZbshFind.smali这个文件,应该就是搜索Activity。

在其中有一段代码:

复制代码

代码如下:

# virtual methods
.method public onCreate(Landroid/os/Bundle;)V
.locals 3
.parameter "savedInstanceState"</font></p><p><font face="Courier New"> .prologue
.line 13
invoke-super {p0, p1}, Lcom/zbsh/code/thrd/GroupActivity;->onCreate(Landroid/os/Bundle;)V</font></p><p><font face="Courier New"> .line 14
const-class v0, Lcom/zbsh/code/ZbshFindMain;</font></p><p><font face="Courier New"> invoke-virtual {v0}, Ljava/lang/Class;->getName()Ljava/lang/String;</font></p><p><font face="Courier New"> move-result-object v0</font></p><p><font face="Courier New"> new-instance v1, Landroid/content/Intent;</font></p><p><font face="Courier New"> const-class v2, Lcom/zbsh/code/ZbshFindMain;</font></p><p><font face="Courier New"> invoke-direct {v1, p0, v2}, Landroid/content/Intent;->(Landroid/content/Context;Ljava/lang/Class;)V</font></p><p><font face="Courier New"> invoke-virtual {p0, v0, v1}, Lcom/zbsh/code/GropZbshFind;->startChildActivity(Ljava/lang/String;Landroid/content/Intent;)V</font></p><p><font face="Courier New"> .line 15
return-void
.end method

特别明显是通过startActivity来启动ZbshFindMain这个Activity,

在ZbshFindMain中找到Onclick方法。

复制代码

代码如下:

# virtual methods
.method public onClick(Landroid/view/View;)V
.........省略一坨代码...........
iget-object v0, v5, Lcom/zbsh/code/clas/ClassSystem;->ipAddress:Ljava/lang/String;</font></pre><pre class="brush: php; highlight: [5, 15]; html-script: true"><font face=""> .line 199
.local v0, ipAddress:Ljava/lang/String;
new-instance v5, Ljava/lang/StringBuilder;</font></pre><pre class="brush: php; highlight: [5, 15]; html-script: true"><font face=""> invoke-static {v0}, Ljava/lang/String;->valueOf(Ljava/lang/Object;)Ljava/lang/String;</font></pre><pre class="brush: php; highlight: [5, 15]; html-script: true"><font face=""> move-result-object v6</font></pre><pre class="brush: php; highlight: [5, 15]; html-script: true"><font face=""> invoke-direct {v5, v6}, Ljava/lang/StringBuilder;->(Ljava/lang/String;)V</font></pre><pre class="brush: php; highlight: [5, 15]; html-script: true"><font face=""> const-string v6, "Find/GetBookList.aspx?a="</font></pre><pre class="brush: php; highlight: [5, 15]; html-script: true"><font face=""> invoke-virtual {v5, v6}, Ljava/lang/StringBuilder;->append(Ljava/lang/String;)Ljava/lang/StringBuilder;</font></pre><pre class="brush: php; highlight: [5, 15]; html-script: true"><font face=""> move-result-object v5</font></pre><pre class="brush: php; highlight: [5, 15]; html-script: true"><font face=""> const-string v6, "gdut"</font></pre><pre class="brush: php; highlight: [5, 15]; html-script: true"><font face=""> invoke-virtual {v5, v6}, Ljava/lang/StringBuilder;->append(Ljava/lang/String;)Ljava/lang/StringBuilder;</font></pre><pre class="brush: php; highlight: [5, 15]; html-script: true"><font face=""> move-result-object v5</font></pre><pre class="brush: php; highlight: [5, 15]; html-script: true"><font face=""> const-string v6, "&b="</font></pre><pre class="brush: php; highlight: [5, 15]; html-script: true"><font face=""> invoke-virtual {v5, v6}, Ljava/lang/StringBuilder;->append(Ljava/lang/String;)Ljava/lang/StringBuilder;</font></pre><pre class="brush: php; highlight: [5, 15]; html-script: true"><font face=""> move-result-object v6</font></pre><pre class="brush: php; highlight: [5, 15]; html-script: true"><font face=""> iget-object v5, p0, Lcom/zbsh/code/ZbshFindMain$4;->this$0:Lcom/zbsh/code/ZbshFindMain;</font></pre><pre class="brush: php; highlight: [5, 15]; html-script: true"><font face=""> invoke-virtual {v5}, Lcom/zbsh/code/ZbshFindMain;->getApplication()Landroid/app/Application;</font></pre><pre class="brush: php; highlight: [5, 15]; html-script: true"><font face=""> move-result-object v5</font></pre><pre class="brush: php; highlight: [5, 15]; html-script: true"><font face=""> check-cast v5, Lcom/zbsh/code/clas/ApplZbsh;</font></pre><pre class="brush: php; highlight: [5, 15]; html-script: true"><font face=""> iget-object v5, v5, Lcom/zbsh/code/clas/ApplZbsh;->iSystem:Lcom/zbsh/code/clas/ClassSystem;</font></pre><pre class="brush: php; highlight: [5, 15]; html-script: true"><font face=""> iget-object v5, v5, Lcom/zbsh/code/clas/ClassSystem;->searchType:Ljava/lang/String;</font></pre><pre class="brush: php; highlight: [5, 15]; html-script: true"><font face=""> invoke-virtual {v6, v5}, Ljava/lang/StringBuilder;->append(Ljava/lang/String;)Ljava/lang/StringBuilder;</font></pre><pre class="brush: php; highlight: [5, 15]; html-script: true"><font face=""> move-result-object v5</font></pre><pre class="brush: php; highlight: [5, 15]; html-script: true"><font face=""> const-string v6, "&c="</font></pre><pre class="brush: php; highlight: [5, 15]; html-script: true"><font face=""> invoke-virtual {v5, v6}, Ljava/lang/StringBuilder;->append(Ljava/lang/String;)Ljava/lang/StringBuilder;</font></pre><pre class="brush: php; highlight: [5, 15]; html-script: true"><font face=""> move-result-object v6</font></pre><pre class="brush: php; highlight: [5, 15]; html-script: true"><font face=""> iget-object v5, p0, Lcom/zbsh/code/ZbshFindMain$4;->this$0:Lcom/zbsh/code/ZbshFindMain;</font></pre><pre class="brush: php; highlight: [5, 15]; html-script: true"><font face=""> invoke-virtual {v5}, Lcom/zbsh/code/ZbshFindMain;->getApplication()Landroid/app/Application;</font></pre><pre class="brush: php; highlight: [5, 15]; html-script: true"><font face=""> move-result-object v5</font></pre><pre class="brush: php; highlight: [5, 15]; html-script: true"><font face=""> check-cast v5, Lcom/zbsh/code/clas/ApplZbsh;</font></pre><pre class="brush: php; highlight: [5, 15]; html-script: true"><font face=""> iget-object v5, v5, Lcom/zbsh/code/clas/ApplZbsh;->iSystem:Lcom/zbsh/code/clas/ClassSystem;</font></pre><pre class="brush: php; highlight: [5, 15]; html-script: true"><font face=""> iget-object v5, v5, Lcom/zbsh/code/clas/ClassSystem;->inputKeywords:Ljava/lang/String;</font></pre><pre class="brush: php; highlight: [5, 15]; html-script: true"><font face=""> invoke-virtual {v6, v5}, Ljava/lang/StringBuilder;->append(Ljava/lang/String;)Ljava/lang/StringBuilder;</font></pre><pre class="brush: php; highlight: [5, 15]; html-script: true"><font face=""> move-result-object v5</font></pre><pre class="brush: php; highlight: [5, 15]; html-script: true"><font face=""> const-string v6, "&d="</font></pre><pre class="brush: php; highlight: [5, 15]; html-script: true"><font face=""> invoke-virtual {v5, v6}, Ljava/lang/StringBuilder;->append(Ljava/lang/String;)Ljava/lang/StringBuilder;</font></pre><pre class="brush: php; highlight: [5, 15]; html-script: true"><font face=""> move-result-object v5</font></pre><pre class="brush: php; highlight: [5, 15]; html-script: true"><font face=""> sget v6, Lcom/zbsh/code/clas/ClassDataParameter;->count:I</font></pre><pre class="brush: php; highlight: [5, 15]; html-script: true"><font face=""> invoke-virtual {v5, v6}, Ljava/lang/StringBuilder;->append(I)Ljava/lang/StringBuilder;</font></pre><pre class="brush: php; highlight: [5, 15]; html-script: true"><font face=""> move-result-object v5</font></pre><pre class="brush: php; highlight: [5, 15]; html-script: true"><font face=""> const-string v6, "&e="</font></pre><pre class="brush: php; highlight: [5, 15]; html-script: true"><font face=""> invoke-virtual {v5, v6}, Ljava/lang/StringBuilder;->append(Ljava/lang/String;)Ljava/lang/StringBuilder;</font></pre><pre class="brush: php; highlight: [5, 15]; html-script: true"><font face=""> move-result-object v5</font></pre><pre class="brush: php; highlight: [5, 15]; html-script: true"><font face=""> sget v6, Lcom/zbsh/code/clas/ClassDataParameter;->page:I</font></pre><pre class="brush: php; highlight: [5, 15]; html-script: true"><font face=""> invoke-virtual {v5, v6}, Ljava/lang/StringBuilder;->append(I)Ljava/lang/StringBuilder;</font></pre><pre class="brush: php; highlight: [5, 15]; html-script: true"><font face=""> move-result-object v5</font></pre><pre class="brush: php; highlight: [5, 15]; html-script: true"><font face=""> invoke-virtual {v5}, Ljava/lang/StringBuilder;->toString()Ljava/lang/String;</font></pre><pre class="brush: php; highlight: [5, 15]; html-script: true"><font face=""> move-result-object v3</font></pre><pre class="brush: php; highlight: [5, 15]; html-script: true"><font face=""> .line 201
.local v3, urlPath:Ljava/lang/String;
iget-object v5, p0, Lcom/zbsh/code/ZbshFindMain$4;->this$0:Lcom/zbsh/code/ZbshFindMain;</font></pre><pre class="brush: php; highlight: [5, 15]; html-script: true"><font face=""> invoke-virtual {v5}, Lcom/zbsh/code/ZbshFindMain;->getApplication()Landroid/app/Application;</font></pre><pre class="brush: php; highlight: [5, 15]; html-script: true"><font face=""> move-result-object v5</font></pre><pre class="brush: php; highlight: [5, 15]; html-script: true"><font face=""> check-cast v5, Lcom/zbsh/code/clas/ApplZbsh;</font></pre><pre class="brush: php; highlight: [5, 15]; html-script: true"><font face=""> iget-object v5, v5, Lcom/zbsh/code/clas/ApplZbsh;->iSystem:Lcom/zbsh/code/clas/ClassSystem;</font></pre><pre class="brush: php; highlight: [5, 15]; html-script: true"><font face=""> iget-object v6, p0, Lcom/zbsh/code/ZbshFindMain$4;->this$0:Lcom/zbsh/code/ZbshFindMain;</font></pre><pre class="brush: php; highlight: [5, 15]; html-script: true"><font face=""> iget-object v6, v6, Lcom/zbsh/code/ZbshFindMain;->mUIHandler:Landroid/os/Handler;</font></pre><pre class="brush: php; highlight: [5, 15]; html-script: true"><font face=""> invoke-virtual {v5, v0, v3, v6}, Lcom/zbsh/code/clas/ClassSystem;->GetFindOnThread(Ljava/lang/String;Ljava/lang/String;Landroid/os/Handler;)V

上面这段代码,实现的是通过StringBuilder,通过append方法,拼成一个地址出来,再调用ClassSystem;->GetFindOnThread这个方法,传入参数,进行一个异步图书搜索的任务。

再从ClassDataParameter.smali中找到一些定义host地址常量。

复制代码

代码如下:

.line 20
const-string v0, "<a href="http://59.41.253.11:7778/">http://59.41.253.11:7778/</a>"</p><p> sput-object v0, Lcom/zbsh/code/clas/ClassDataParameter;->IPADDRESS_TEL:Ljava/lang/String;</p><p> .line 21
const-string v0, "<a href="http://222.200.98.173:7778/">http://222.200.98.173:7778/</a>"</p><p> sput-object v0, Lcom/zbsh/code/clas/ClassDataParameter;->IPADDRESS_EDU:Ljava/lang/String

我们可以拼出图书搜索的接口是:http://222.200.98.173:7778/Find/GetBookList.aspx?a=&b=1&c=java&d=40&e=100

返回的是Json数据格式化下:

复制代码

代码如下:

{
"error": "0",
"findtotal": "1612",
"findcache": "20131124024041.htm",
"find_list": [
{
"CtrlNo": "70658",
"Isbn": "7-301-03477-6 ",
"Title": "Java教程(Internet面向对象程序设计)",
"Author": "Mary Campione",
"Edition": " ",
"Publisher": "北大版",
"PubDate": "97.12"
},
{
"CtrlNo": "70657",
"Isbn": "7-301-03476-8 ",
"Title": "Java类手册",
"Author": "Patrick Chan",
"Edition": " ",
"Publisher": "北大版",
"PubDate": "97.12"
},
{
"CtrlNo": "605337",
"Isbn": "978-7-115-30271-7 ",
"Title": "Java 7基础教程= Java 7 for absolute beginners",
"Author": "(美) Jay Bryant著;李鹏, 韩智译",
"Edition": " ",
"Publisher": "人民邮电出版社",
"PubDate": "2013.01"
},
{
"CtrlNo": "604835",
"Isbn": "978-7-302-30346-6 ",
"Title": "Java改错学习法 [专著]",
"Author": "朱福喜编著",
"Edition": " ",
"Publisher": "清华大学出版社",
"PubDate": "2013"
}
]
}

其次:

还可以通过反编译更强大的用处是用来修改smali代码,再重打包apk,来破解一些收费软件,去除广告之类,或者了解一些优秀软件的实现逻辑。
