妙用WPS演示研究凸透镜对光线的会聚
发布时间: 2021-12-14
来源: 网络
编辑: word12345.com
阅读: 0
关键词:
WPS教程
效果如下图

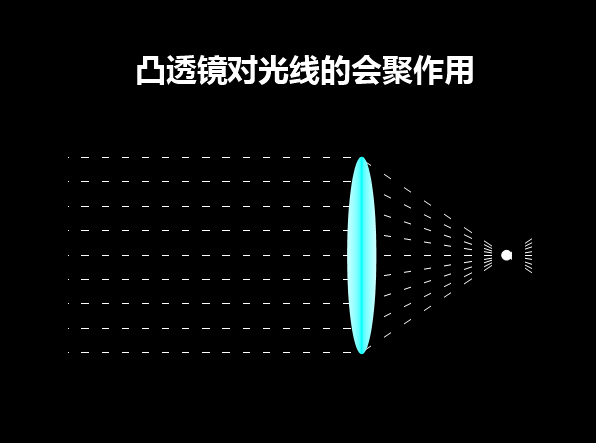

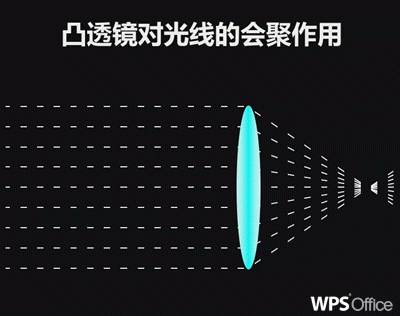

利用WPS演示可以生动展示凸透镜其对光线的会聚作用(如图1)。
图1
制作方法如下：
1、新建一张空白幻灯片，单击鼠标右键，在弹出菜单里单击“网格和参考线”命令，在弹出的对话框里勾选相关选项(如图2)。
图2

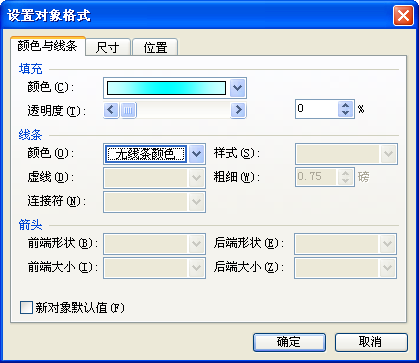

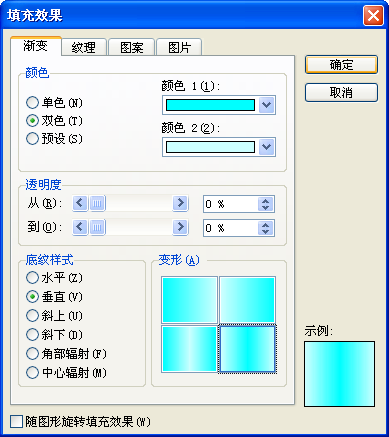

2、仿照凸透镜的形状绘制一个略扁的椭圆，用两种不同的蓝色作垂直渐变填充(如图3)后，将线条设为无色(如图4)。
图3
图4

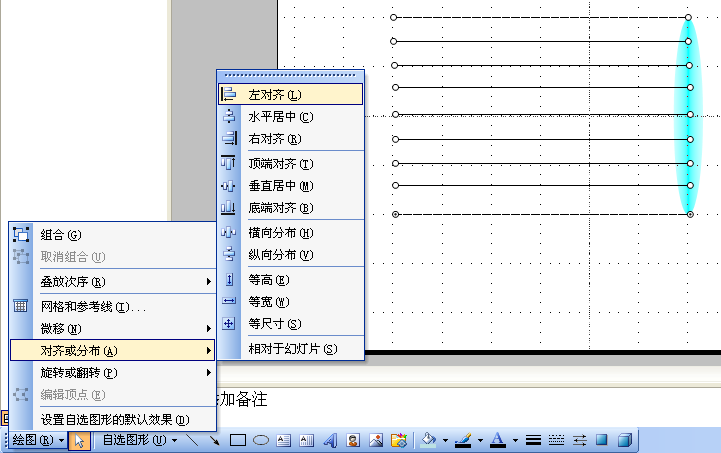

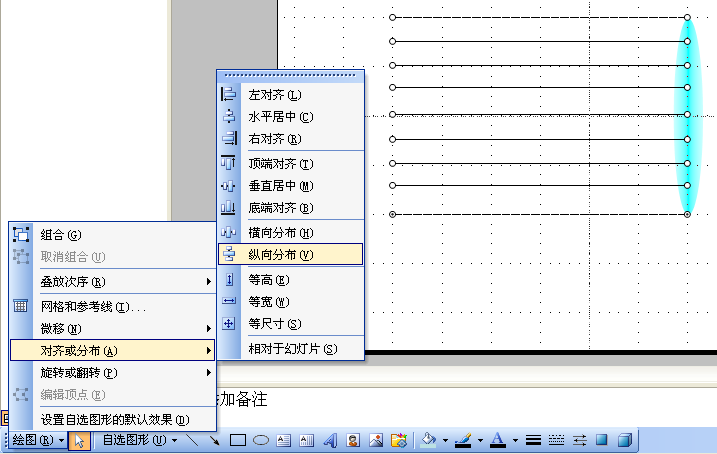

3、按住键拖动鼠标画出一条水平光线后，再按下键拖动光线到合适的位置，复制出一条新的光线，重复拖动，绘制出一组平行光线后，依次单击绘图工具栏里的“绘图/对齐或分布/左对齐”(如图5)和“绘图/对齐或分布/纵向分布”(如图6)，将光线排列整齐。
图5
图6

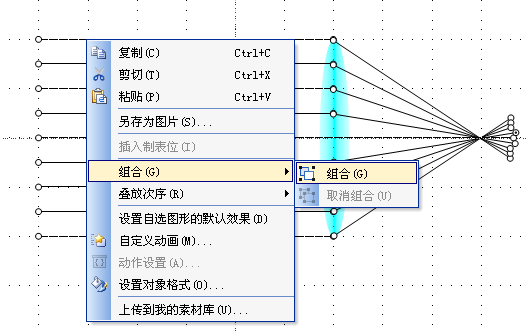

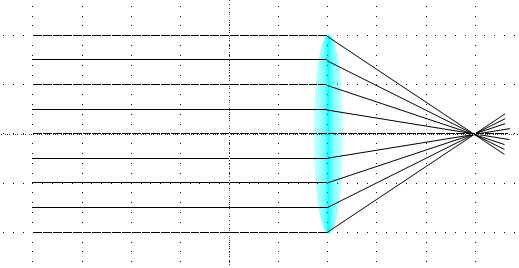

4、绘制出与平行光对应的会聚光线(如图7)后，将所有光线组合(如图8)。
图7
图8

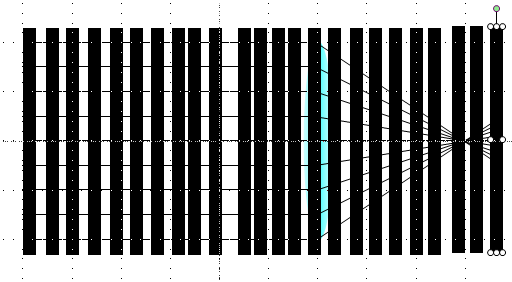

5、绘制出一个细长的矩形，按下键向右重复拖动复制出多个不相连的矩形(如图9)，将所有矩形排列整齐后组合为一个整体(如图10)。
图9
图10

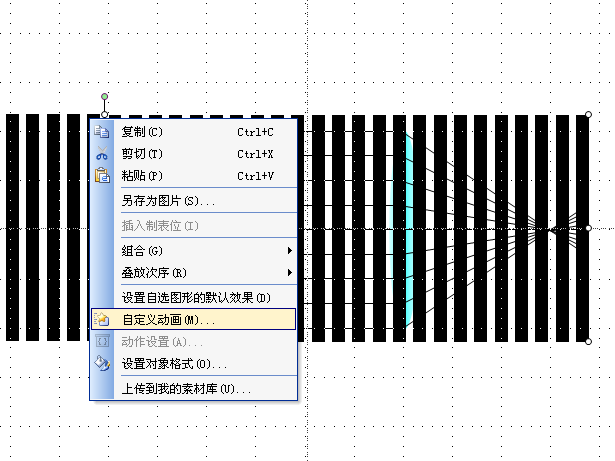

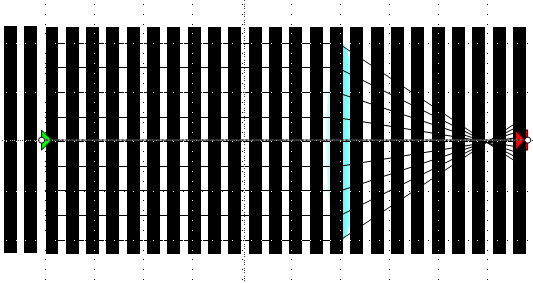

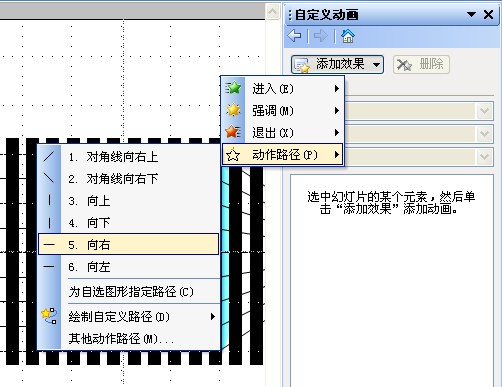

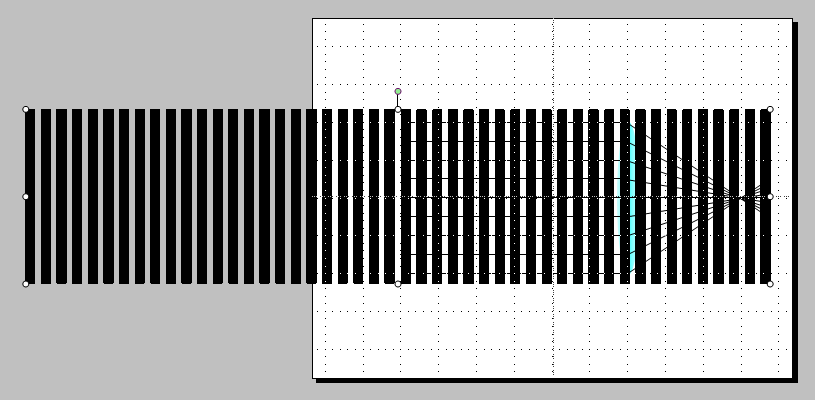

6、选中组合后的矩形，单击鼠标右键，在弹出菜单里单击“自定义动画”命令(如图11)，依次单击“自定义动画”窗格里的“添加效果/动作路径/向右”(如图12)完成添加动画后，单击动作路径，向右拖动路径末端的控制点，将其延长(如图13)。
图11
图12
图13

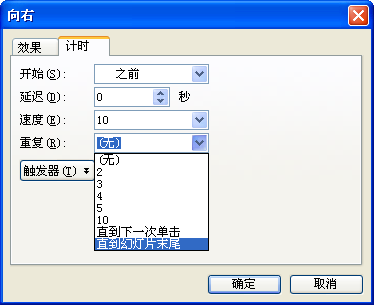

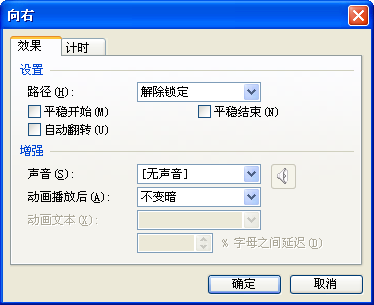

7、双击对应的动画选项，在弹出的“向右”对话框里取消对“平稳开始”、“平稳结束”两个复选项的勾选(如图14)后，单击“计时”标签，设置动画的开始时间为“之前”，速度为“10秒”，重复次数为“直到幻灯片末尾”(如图15)。
图14
图15

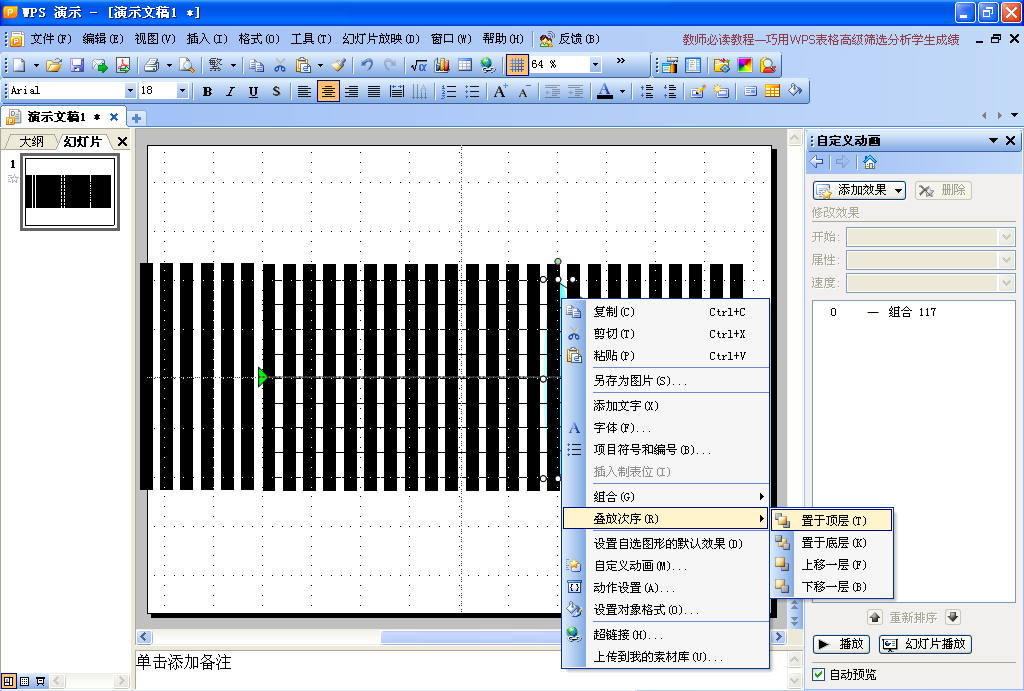

8、在凸透镜上单击鼠标右键，在弹出菜单里依次单击“叠放次序/置于顶层”(如图16)。
图16

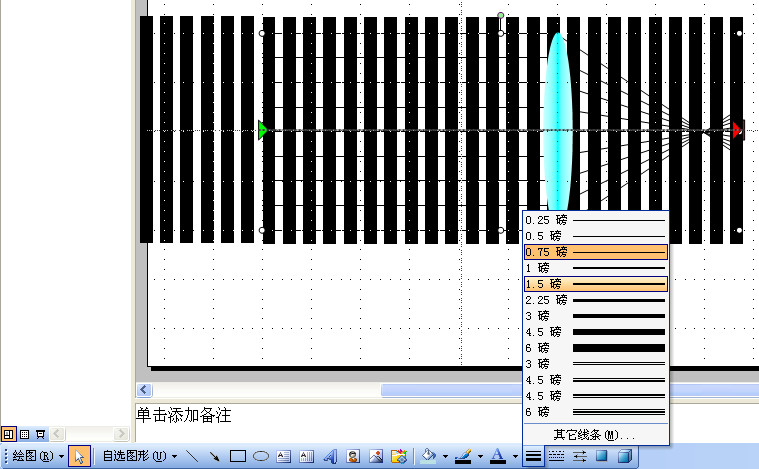

9、选中组合后的光线，单击“绘图”工具栏里的“线型”按钮，调整线条的粗细(如图17)后，将线条颜色设为白色。
图17
10、在幻灯片的空白处单击鼠标右键，在弹出的菜单里单击“背景”命令，将幻灯片背景设为黑色(如图18)。
图18

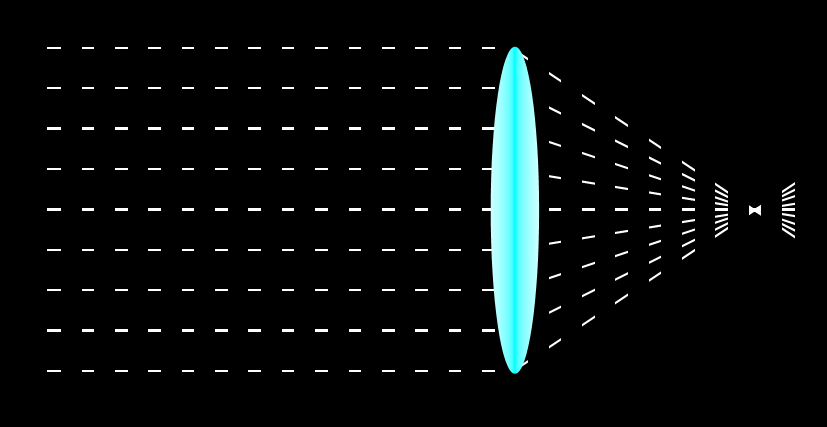

11、按下键放映幻灯片，效果如图19。
图19
12、按下组合键调整相关对象到合适位置后，为课件添加标题等对象，最终效果如图1。
图1
