win7系统Protel不能添加库文件怎么办
发布时间: 2021-12-14
来源: 网络
编辑: word12345.com
阅读: 1
关键词:
系统教程

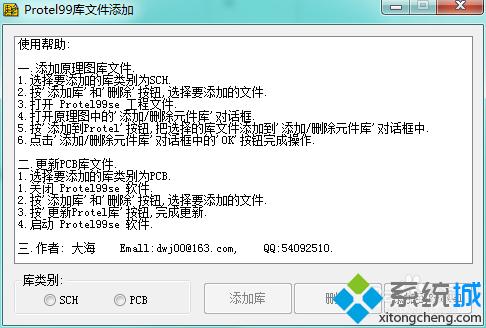

1、首先介绍下Protel99库文件添加这个小软件;

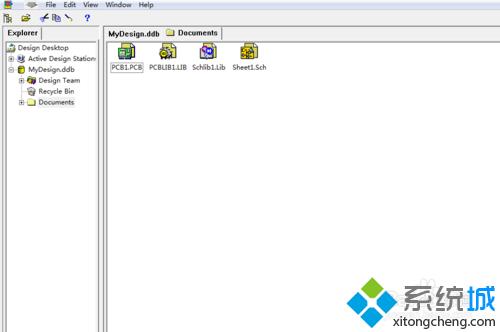

2、首先打开Protel，并建立如图所示的四个文件;

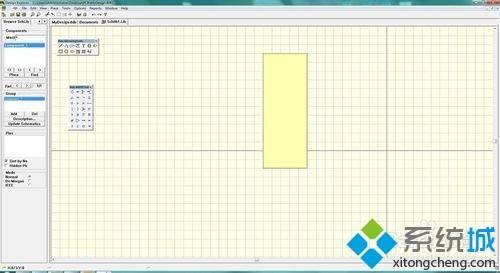

3、打开Schlib1.Lib，随便绘制个器件。然后保存并关闭;

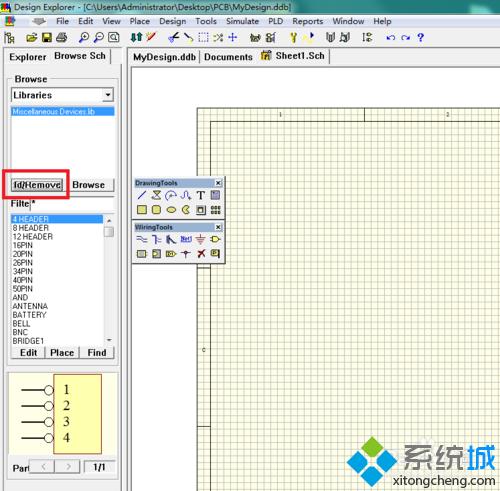

4、然后打开Sheet1.Sch进行电路图绘制。在右侧Libraries中添加刚才绘制的器件库，点击Add/Remove;

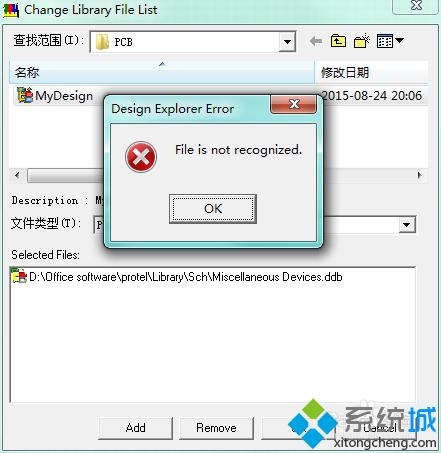

5、弹出对话框，选择所建立ddb文件路径。点击Add，会出现错误，不能添加库文件;

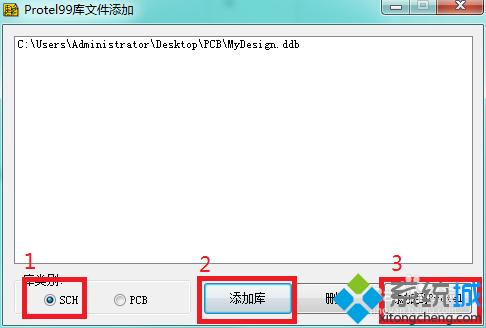

6、点击弹出错误窗口上的OK，保留Change Library File List对话框。然后打开 Protel99库文件添加小软件。因为要添加的为电路图库文件，所以勾选SCH，然后点击添加库，找到MyDesign.ddb，然后点击添加到Protel;

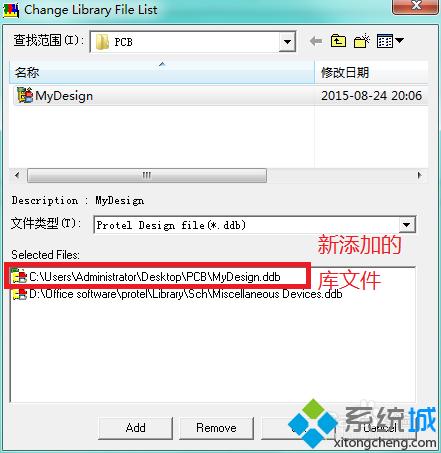

7、回到Change Library File List对话框，能够看到库文件已经添加;

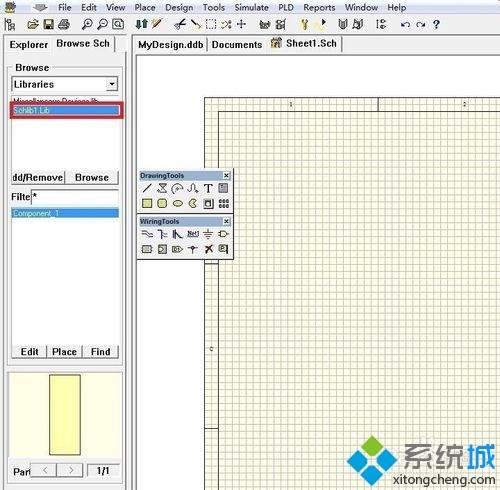

8、点击确定后，回到电路图面板，看到Libraries文件库中多了一个库文件;
9、同样，当添加PCB库文件时，在Protel99库文件添加软件中的库类别选择PCB。要注意的时，添加PCB库文件时要先关闭Protel99SE软件。之后按“添加库”和“删除”按钮即可。
